Spirálové kartáče - vnější

+420 724 377 925

+421 903 702 535

Kontaktní informace

Sériová výroba Zakázková výroba Technologie Fotogalerie

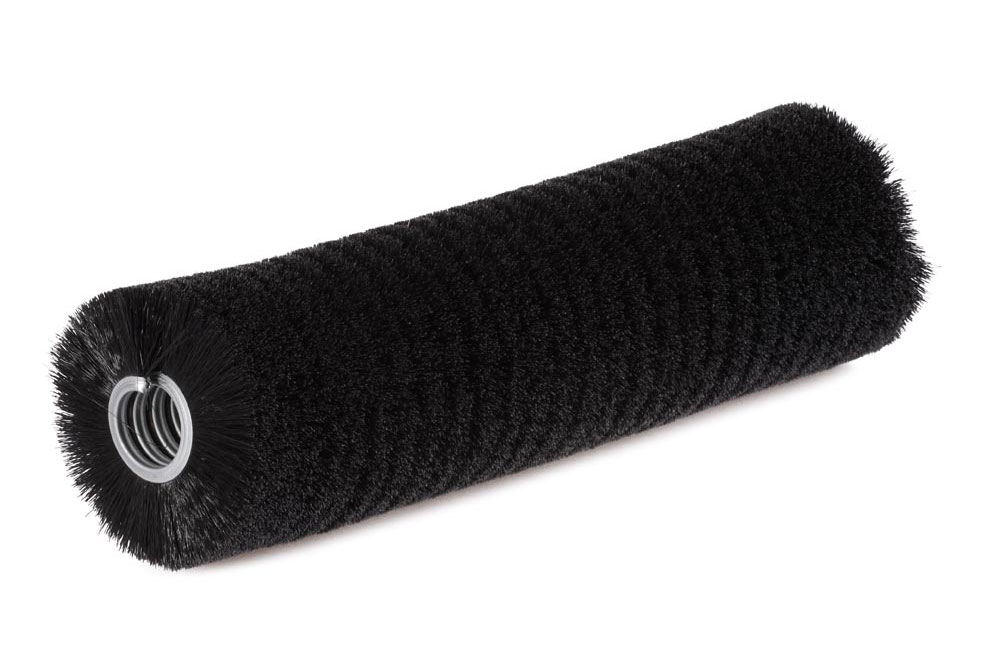

Spirálové kartáče jsou speciálním druhem válcových kartáčů, u nichž je dosaženo maximální hustoty osazovacího materiálu.

Vnější spirálové kartáče jsou používány pro mytí plochého skla či otírání polygrafických válců.

Nahoru

zakázková výroba ↓

Sériová výroba spirálových kartáčů vnějších

číslo - kód produktu
páska
provedení - levotočivá/pravotočivá
profil - profil lišty
rozměr - rozměr AxB
L - stlačená délka

D - průměr kartáče
d - průměr středového otvoru
VD - viditelná délka
CVD - celková viditelná délka
osazení - osazovací materiál
průměr - průměr osazovacího materiálu

číslokod produktu	páska	provedení	profilprofil lišty	rozměrrozměr AxB	Lstlačená délka	Dprůměr kartáče	dprůměr středového otvoru	VDviditelná délka	CVDcelková viditelná délka	osazeníosazovací materiál	průměrprůměr osazovacího materiálu
FILTRACE:
SV10002050	Pozinkovaná	vnější	5 mm	5x6 mm	1000 mm	130 mm	20 mm	49 mm	55 mm	Polyamid	0,4 mm
SV10005050	Pozinkovaná	vnější	5 mm	5x6 mm	1000 mm	160 mm	50 mm	49 mm	55 mm	Polyamid	0,4 mm
SV10009050	Pozinkovaná	vnější	5 mm	5x6 mm	1000 mm	200 mm	90 mm	49 mm	55 mm	Polyamid	0,4 mm
SV10012050	Pozinkovaná	vnější	5 mm	5x6 mm	1000 mm	230 mm	120 mm	49 mm	55 mm	Polyamid	0,4 mm

Nevybrali jste si ze sériové výroby? Zadejte prosím vlastní konstrukci do našeho poptávkového formuláře zakázkové výroby.

Nahoru

sériová výroba ↑

ZAKÁZKOVÁ VÝROBA SPIRÁLOVÉHO KARTÁČE - VNĚJŠÍHO

TECHNICKÝ VÝKRES

SPIRÁLOVÉ KARTÁČE - VNĚJŠÍ

typ pásky:
typ spirály:	levotočivá pravotočivá
abrazivní:	ne ano
materiál osazení:
průměr osazovacího materiálu (mm):	mm
L - stlačená délka (mm):	mm
VD - viditelná délka vlákna (mm):	mm
CVD - celková viditelná délka kartáče (mm):	mm
D - průměr kartáče (mm):	mm
d - průměr středového otvoru (mm):	mm
hřídel:

ZÁKLADNÍ INFORMACE

prostředí:	neutrální zásadité kyselé
teplotní odolnost: °C
poptávaný odběr:
roční odběr:
účel použití:
obor použití:
příloha 1 (max 2MB)
příloha 2 (max 2MB)

ODBĚRATEL

	soukromá osoba právnická osoba
společnost:
IČO/DIČ:
kontaktní osoba:
ulice, č.p.:
město:
PSČ:
stát:
e-mail:
telefon:

POPIS SPIRÁLOVÉHO KARTÁČE VNĚJŠÍHO A ÚČELU POUŽITÍ

Zadáte-li účel a použití kartáče, pracovníci našeho obchodního oddělení Vám budou moci doporučit lépe vhodnou konstrukci tělesa a vhodné vlákno pro uvedený účel.

Nahoru

VYUŽITÍ V OBORU

ÚČEL POUŽITÍ

Nahoru

TECHNOLOGIE VÝROBY SPIRÁLOVÝCH KARTÁČŮ VNĚJŠÍCH

Spirálové kartáče jsou vyráběny z kartáčových těsnících lišt. Kartáčové těsnící lišty jsou vyráběny zalisováním osazovacího materiálu do kovové pásky. Osazovací materiál je v pásce přeložen a uchycen pomocí nosného drátu. Maximální viditelná délka vlákna je 110mm.

Vnější spirálové kartáče jsou stáčeny vláknem směrem od středu kartáče na požadovaný vnitřní průměr.

Spirálové kartáče vnější jsme schopni dodat v rámci kooperace na dodané hřídele.
